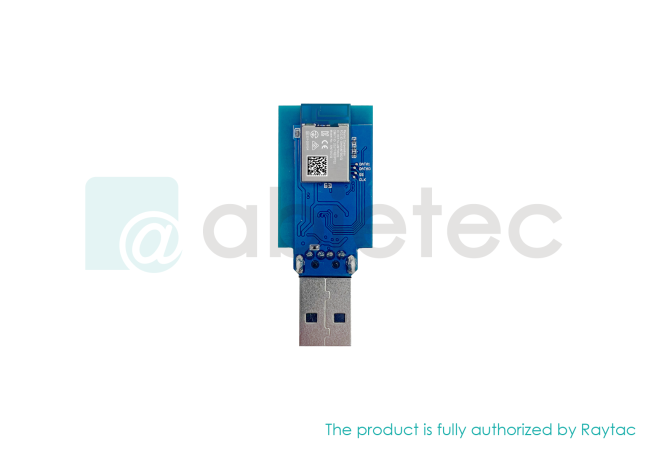

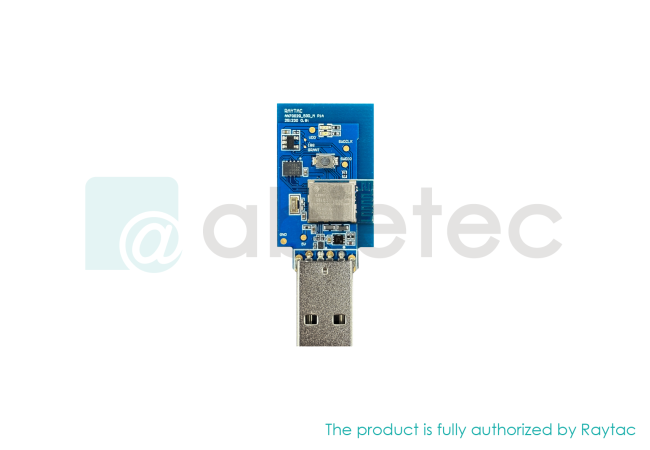

AN7002QP53P-RX
* Nordic nRF7002+nRF5340方案 Type A USB傳輸器
* Type A USB
* 內建外掛NOR Flash - MX25R6435F
* 尺寸: 38 x 21 x 3.9 mm(1.50 × 0.83 × 0.15 inches) (不含USB接頭)
WiFi:
* Nordic nRF7002 WiFi 方案
* WiFi 6
* Dual Band 2.4 GHz and 5 GHz
* Complies with 802.11a/b/g/n/ac/ax
* 支援 Target Wake Time (TWT)
* 支援 Wi-Fi 6 Station (STA)
* 20 MHz channel bandwidth
* 64 QAM (MCS7), 86 Mbps PHY throughput
* WiFi 6 認證通過
* 通過 FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, 無線法規認證
* 通過歐盟環保法規 RoHS & Reach Compliant.
* 尺寸: 10.8 x 17.1 x 2.1 mm (0.43 by 0.67 by 0.08 inches)
* PCB 天線
藍牙:
* Nordic nRF5340 方案
* Nordic Semiconductor 推薦之第三方模組模塊供應商
* 32-bit ARM® Cortex™ M33 雙CPU 具有浮點運算單元(FPU)
* 1MB/256KB Flash Memory; 512kB/ 64kB RAM
* 尺寸：9.3 x 14.3 x 1.6 mm
* 48 GPIO
* 藍牙5.4 認證通過
* 支援藍牙5 長距離傳輸與低功耗藍牙音源 (BLE Audio)
* PCB 天線
* 支援 SPI, UART, I2C, I2S, PWM, ADC, NFC, 及USB
* 支援藍牙5.4、ANT、Thread、Zigbee、IEEE 802.15.4和專有的2.4GHz RF協定軟體
* 支援工作溫度 -40°C ~ +105 °C
* 通過 FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, 無線法規認證
* 通過歐盟環保法規 RoHS & Reach Compliant.
* Type A USB
* 內建外掛NOR Flash - MX25R6435F
* 尺寸: 38 x 21 x 3.9 mm(1.50 × 0.83 × 0.15 inches) (不含USB接頭)
WiFi:
* Nordic nRF7002 WiFi 方案
* WiFi 6
* Dual Band 2.4 GHz and 5 GHz
* Complies with 802.11a/b/g/n/ac/ax
* 支援 Target Wake Time (TWT)
* 支援 Wi-Fi 6 Station (STA)
* 20 MHz channel bandwidth
* 64 QAM (MCS7), 86 Mbps PHY throughput
* WiFi 6 認證通過
* 通過 FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, 無線法規認證
* 通過歐盟環保法規 RoHS & Reach Compliant.
* 尺寸: 10.8 x 17.1 x 2.1 mm (0.43 by 0.67 by 0.08 inches)
* PCB 天線
藍牙:
* Nordic nRF5340 方案
* Nordic Semiconductor 推薦之第三方模組模塊供應商
* 32-bit ARM® Cortex™ M33 雙CPU 具有浮點運算單元(FPU)
* 1MB/256KB Flash Memory; 512kB/ 64kB RAM
* 尺寸：9.3 x 14.3 x 1.6 mm
* 48 GPIO
* 藍牙5.4 認證通過
* 支援藍牙5 長距離傳輸與低功耗藍牙音源 (BLE Audio)
* PCB 天線
* 支援 SPI, UART, I2C, I2S, PWM, ADC, NFC, 及USB
* 支援藍牙5.4、ANT、Thread、Zigbee、IEEE 802.15.4和專有的2.4GHz RF協定軟體
* 支援工作溫度 -40°C ~ +105 °C
* 通過 FCC, IC, CE, Telec (MIC), KC, SRRC, NCC, RCM, 無線法規認證
* 通過歐盟環保法規 RoHS & Reach Compliant.
PRODUCT INFO
SPECIFICATION
DOCUMENT
板上已含MX25R6435F外部記憶體(External Flash)，提供更充裕的儲存空間，滿足Wi-Fi + 藍牙韌體開發與應用需求。
Nordic nRF7002 方案重點
* Wi-Fi® 6 companion IC with integrated RF.
* 支援 IEEE 802.11 ax and earlier standards (IEEE 802.11 a/b/g/n/ac)
* 支援 Target Wake Time (TWT), Orthogonal Frequency Division Multiple Access (OFDMA), Basic Service Set (BSS) Coloring
* 支援 Wi-Fi CERTIFIED 6™, Wi-Fi CERTIFIED™, Wi-Fi Enhanced Open™
* 支援 WPA3™, WPA2™, WPA™ - Personal and Enterprise, Protected Management Frames
* 支援 WMM®, WMM - Power Save, Wi-Fi Agile Multiband™, Wi-Fi Direct®
* Dual-band 2.4 GHz and 5 GHz operation in 1x1 (SISO) operation.
* 3-wire or 4-wire coexistence interface and compatible with nRF53 and nRF54 series module.
Nordic nRF5340 方案重點
*32-bit ARM® Cortex™ M33
*MB/256KB Flash Memory; 512kB/ 64kB RAM
* 支援低功耗藍牙音源 (BLE Audio)
* 支援低功耗藍牙尋向(Direction Finding) 與 Mesh
AN7002Q-P 詳細規格
MDBT53-P1M 詳細規格

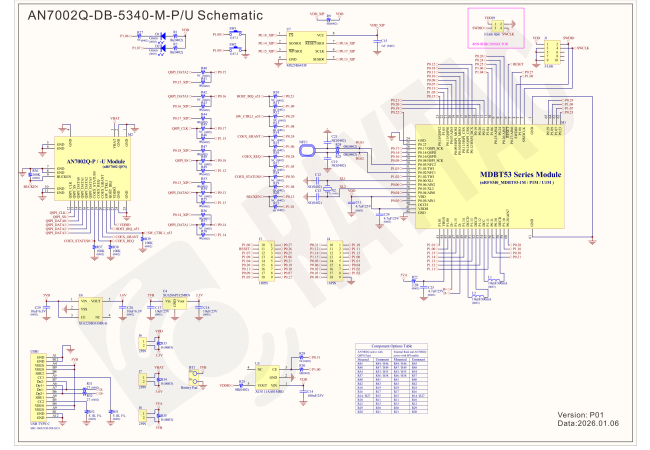

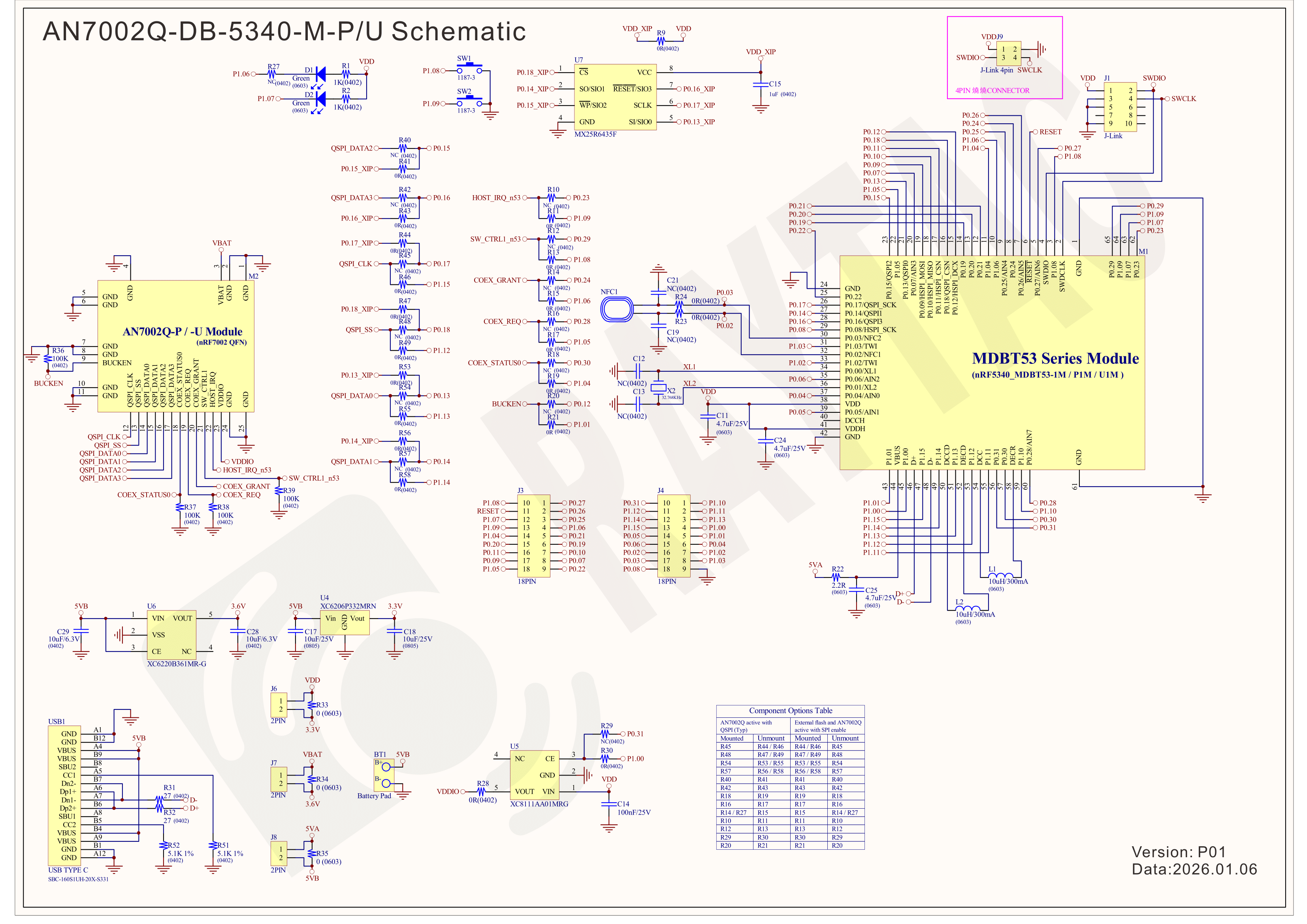

AN02P53P 建議電路設計圖(點擊圖片以放大):
[nRF7002] AN7002Q-P Spec (Ver.1.1)
規格書(Bluetooth)：
[nRF5340] MDBT53-1M & MDBT53-P1M Spec (Ver.E)
RoHS & REACH 報告：
RoHS & REACH Report for AN7002Q & AN7002Q-P & AN7002Q-U
RoHS & REACH Report for MDBT53 & MDBT53-P & MDBT53-U
其他參考連結：
• Nordic 3rd Party Modules/Modems
( 勁達國際電子 所有生產的模組，都是合格的 Nordic 3rd Party WiFi模組，更多詳細訊息，請參考 Nordic 網站內容。)
